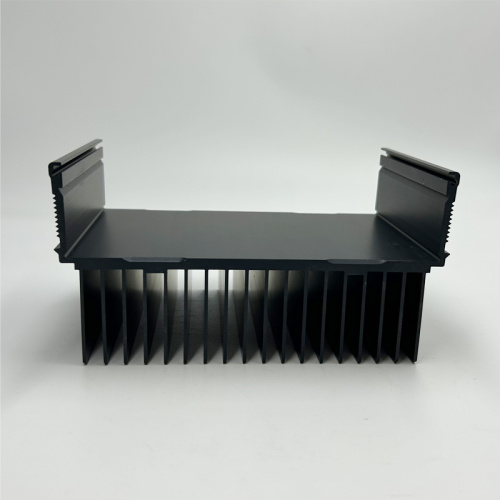

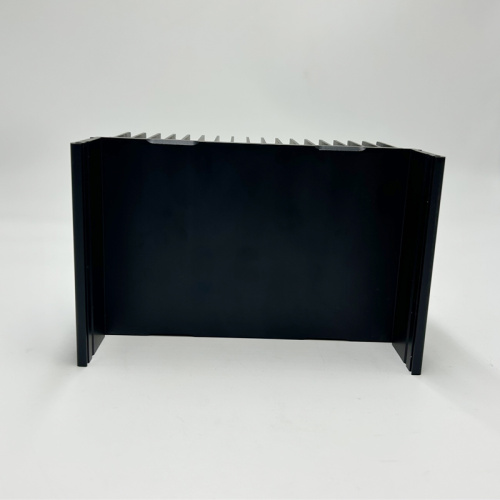

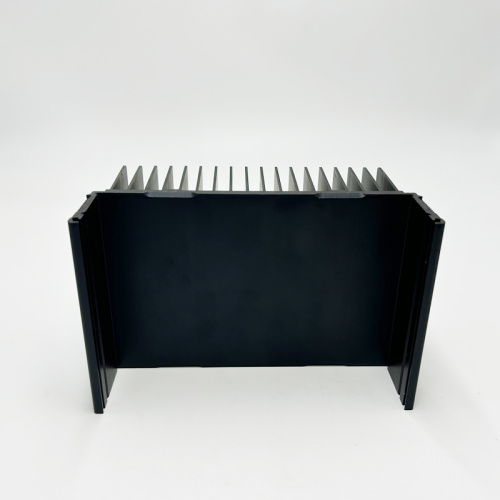

Прецизионный радиатор из анодированного алюминия

Черный двусторонний вспомогательный радиатор с ребрами Специальный радиатор для инвертора – «защита теплового барьера» для модулей IGBT

Ежедневные функции

• Эффективно рассеивает тепло от модулей IGBT, предотвращая чрезмерную температуру перехода и минимизируя потери мощности.

• Помогает охлаждать батареи конденсаторов и цепи привода для поддержания стабильных электрических параметров инверторной системы.

• Обеспечивает непрерывную и надежную работу небольших промышленных инверторных источников питания за счет управления отводом тепла от основных компонентов.

Сценарии применения

• Фотоэлектрическое энергетическое поле: используется в бытовых распределенных фотоэлектрических инверторах и микрофотоэлектрических системах хранения энергии.

• Силовое поле, монтируемое на транспортном средстве: идеально подходит для инверторных модулей DC-DC новых энергетических транспортных средств и инверторных источников питания в внедорожниках/грузовиках.

• Промышленное силовое поле: подходит для небольших высокочастотных сварочных инверторов и портативных аварийных инверторных источников питания.

• Область бытовой электроники: Обеспечивает эффективное рассеивание тепла для мощных инверторов наружного электропитания и бытовых инверторов для хранения энергии.

Технология обработки

• Экструзия индивидуального профиля: для создания профиля из алюминиевого сплава 6063 используются специальные экструзионные формы, точно соответствующие компоновке компонентов инвертора. В результате этого процесса за один этап создается интегрированная структура верхних ребер и боковых вспомогательных зубьев, обеспечивающая оптимальную площадь рассеивания тепла и простоту установки, что делает его идеальным алюминиевым радиатором для высокопроизводительных применений.

• Термическая обработка T6: обработка раствором с последующим искусственным старением повышает теплопроводность и механическую прочность алюминиевого сплава, улучшая устойчивость радиатора к термической деформации и вибрации.

• Прецизионная обработка с ЧПУ: Высокоточная обработка с ЧПУ обеспечивает допуск плоскостности в пределах ±0,03 мм для монтажных поверхностей IGBT и канавок для позиционирования компонентов, обеспечивая бесшовную посадку и стабильность модулей.

• Черное анодирование: процесс черного анодирования создает оксидную пленку толщиной 8–12 мкм, улучшая коррозионную стойкость радиатора (проверено в течение ≥1200 часов в соляном тумане) и повышая его эффективность теплового излучения, что делает его пригодным для применения на открытом воздухе и на транспортных средствах.
